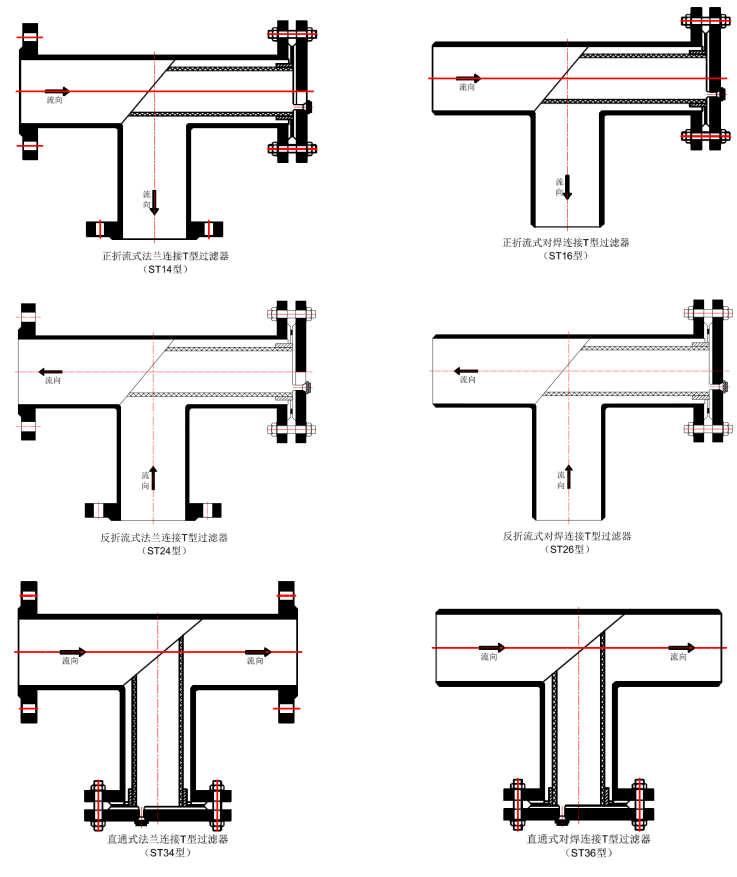

產品結構：
技術參數：
公稱通徑DN(mm)
50~500（特殊尺寸可訂做）
公稱壓力MPa
1.6
2.5
試驗壓力MPa
強度
2.4
3.75
密封
1.76
2.75
（特殊壓力等級）按用戶要求生產
過濾精度
10~800目（特殊精度可定制）
殼體材質
20#/304/304L/316/316L/襯里
濾芯材質
304/316L/PTFE
密封材質
聚四氟乙烯/丁晴橡膠/金屬纏繞
連接方式
法蘭連接/對焊連接
法蘭標準
JB/GB/HG/ANSI/SH/JIS
執行標準
SH/T3411-1999、HG/TT21637-91
一、概述
T型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，T型過濾器通常安裝在減壓閥、泄壓閥、定水位閥、泵或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。T型過濾器具有結構先進，阻力小，排污方便等特點。T型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。
二、工作原理
T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。T型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。
三、選型原則
1、進出口通徑:
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力:
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇:
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。
4、過濾器材質:
過濾器的材質一般選擇與所連接的工藝管道材質相同。
5、過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52~1.2kpa。
四、維修保養
1)、 為了確保過濾器的性能達到使用目的，在安裝過濾器前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是否一致。
2)、 過濾器上的流向標記必須與介質流向一致。
3)、 系統最初工作一段時間后(一般不超過一周)，應進行清洗，以清除系統初始運行時積聚在濾網上的雜質污物和焊渣等。在此后，須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排污絲堵，則清洗過濾器時要將濾網限位器以及濾網拆下。每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密封墊。
4)、 定期檢查過濾器濾網和殼體以及墊片是否有破裂或腐蝕現場，如有因立即停止使用更換相應物件。
5)、 清洗濾網時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
